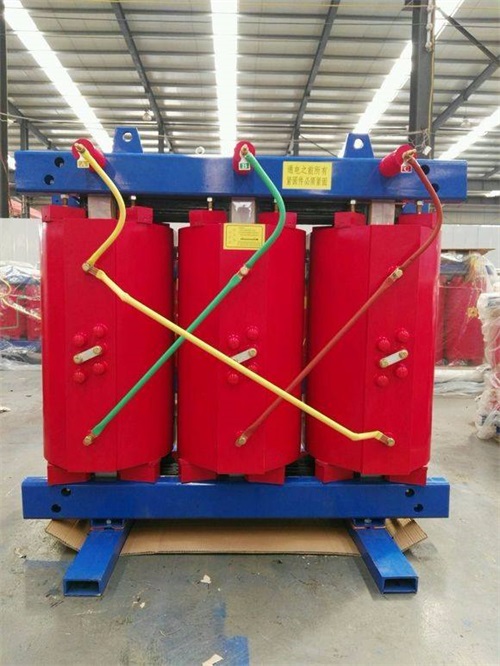

125KVA三相配电整流变压器的一次侧接交流电网,称为网侧,二次侧接整流器,称为阀侧。不论是干式还是油浸式整流变压器,其基本结构与普通电力变压器相同。如油浸式整流变压器有与油浸式电力变压器类似的油箱,储油柜等附件,有铁芯,绕组,引线,夹件构成的器身等。但整流变压器另有其特殊结构特点,整流变压器不同与电力变压器之处在于:1,整流变压器的电流波形不是正玄波。
由于整流各壁在用一周期内轮流导通,流经整流壁的电流波形为断续的近似矩形波,所以整流变压器各相绕组中的电流波形也不是正玄波。2整流电路输出的直流电压不是纯的直流,其波形在一定程度上市脉震的,带有交流成分。显然项数越多,直流电压的脉动就越小。一般实际应用的整流线路项数最多不超过12相,为了减少直流电压的脉动,在整流电路中串联这过滤波电抗器及并联电电容器。
滤网,每隔10~15小时清洗一次,开始时滤油3-5分钟内,出油孔经由阀门10送回污油罐从头滤过,积压滤油器内的油,油浸式变压器经由阀门9送回污油体系,再次滤过。 ⑶滤纸运用前放在80-90℃烘箱内枯燥24小时,放在清洁容器内。 ⑵正常功课时,压力表3*10 ~4*10 Pa的压力下是正常功课,假如杂质和油纸堵塞,压力增高,当压力到达6*10 Pa时,有必要中止,更换滤纸。 ⑵带电滤油时,油管和滤油机应可靠接地,以保护功课职员的人身安全,功课职员要专业,要有人监护,穿带好绝缘用品。以上滤油要多次进行精髓和枯燥合格为止。
开阀门8和11,然后起动油泵,再开阀门6和7。 变压器带电滤油:⑴当电压高于10V时,不宜选用带电滤油。 。停油时,先封锁6和7,然后停油泵,再封锁8和11的阀门。 ⑶操纵:4和5对角阀门接口处,接上压力式滤油扣,阀门4抽出油,从阀门5处打回油箱,经多项轮回滤过,直至符合规范。由于在过滤时,发生较多的气泡,气泡在较高电压的作用下会发生游离现象,使油的绝缘功能 变坏,导致内部放电。在进行带电滤油时,定时将瓦斯继电器内从油中开释出的气体放掉。
压力滤过法:电力变压器用的绝缘油必具有绝缘性质和导热性质(规范)在装置现场,常用压力滤过法完成绝缘油的一般枯燥(除去水分)和净化(除去脏物)的办法。
