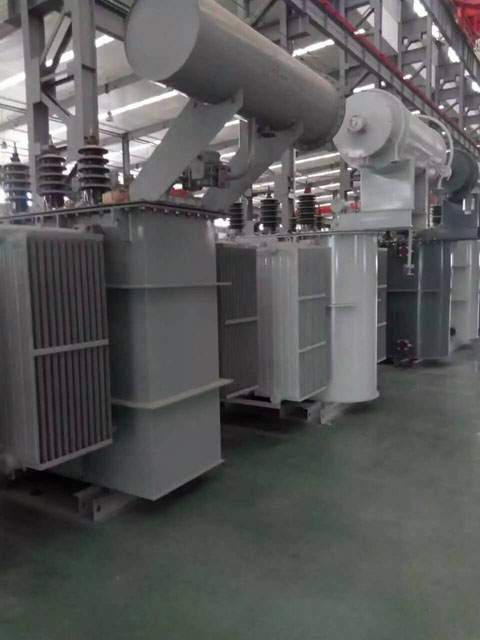

S11-2000KVA/10KV/0.4KV油浸式变压器器身采用了新型绝缘结构,提高了抗短路能力;铁芯由高质量冷轧硅钢片制成;高压绕组均选用优质无氧铜线为材料,并采用多层圆筒式结构;所有坚固件均采用特殊防松处理。
S11-2000KVA/10KV/0.4KV油浸式变压器接线方式
1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时,阻值大于2M欧姆。
2、变压器输入、输出电源线截面配线应满足其电流值大小的要求;按照2-2.5A/min2电流密度配置为宜。
3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相,中性零线应与变压器压器中性零线相接,接地线与变压器外壳(如变压器有机箱应与箱体地线标志对应相连接)。
检查输入输出线,确认正确无误。
4、先空载通电,观察测试输入输出电压符合要求。同时观察机器
内部是否有异响、打火、异味等非正常现象,若有异常,请立即断开输入电源。
S11-2000KVA/10KV/0.4KV油浸式变压器检查
1.有无异常声音及振动。
2.有无局部过热.有害气体腐蚀等使绝缘表面爬电痕迹和碳化现象等造成的变色。
3.变压器的风冷装置运转是否正常。
4.高、低压接头应无过热.电缆头应无漏电、爬电现象。
5.绕组的温升应根据变压器采用的绝缘材料等级,监视温升不得超过规定值。
6.支持瓷瓶应无裂纹.放电痕迹。
7.检查绕组压件是否松动。
8.室内通风、铁芯风道应无灰尘及杂物堵塞,铁芯无生锈或腐蚀现象等。
S11-2000KVA/10KV/0.4KV油浸式变压器优质的材料
选用电阻率更低的无氧铜线,并经过系列附加的表面处理,更光滑,无毛刺尖角,使变压器的负载损耗更低,电气性能更为可靠。
选用优质的硅钢片,随着性能水平的提升,采用单位损耗更低的硅钢片,使变压器空载损耗更低。
选用优质层压木绝缘件,绝不开裂,即使在短路电流作用下,纹丝不动。
选用经过深层过滤的变压器油,更低的含水、含气、含杂质水平,变压器工作更加可靠。
选用优质橡胶密封材料,有效防老化,杜绝渗漏。
所有原材料经过的质检,有效防老化,杜绝渗漏。
所有原材料经过的质检,所有原材料厂家均经过按照标准ISO9000的严格审查。
S11-2000KVA/10KV/0.4KV油浸式变压器可靠的结构
我公司在传统结构和成熟的技术基础上,做了许多改进,如采用了:
1.带纵向油道的螺旋式线圈,内部散热更好;
2.改进了线圈端面的有效支撑,抗短路电流能力更强;
3.采用了新的吊装结构和器身定位结构,保证在长途运输和运行中更为可靠;
4.我们还有很多独特而可靠的结构,为您服务;
5.选用更高性能水平的变压器,将具有更高水平的技术含量。
