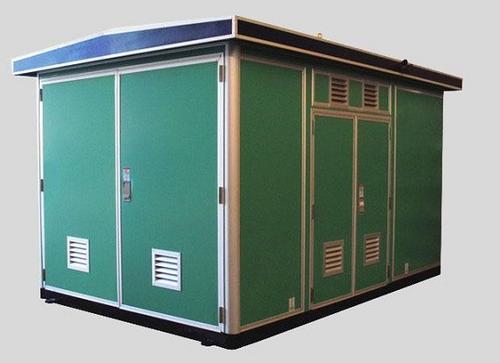

500KVA预装式箱式变电站是开展工作电压变换的电气设备,在箱式变压器的运作中,內部有各式各样的电源电路,电源电路的稳定是要依靠本身的操纵和调整的,仅有那样的话箱式变压器才可以完成安全性和平稳地运作,才可以完成本身的使用价值。
地上安装的500KVA预装式箱式变电站变台的高度一般为0.5m,其周围应装设不低于1.7m的栅栏,并在明显部位悬挂警告牌;10kV及以下500KVA预装式箱式变电站的外廓与周围栅栏或围墙之间的距离应考虑箱式变压器运输与维修的方便,距离不应小于1m;在有操作的方向应留有2m以上的距离;
杆上变台应平稳牢固,腰栏采用Φ4.0mm的铁线缠尧4圈以上,铁线不应有接头,缠后应紧固,腰拦距带电部分不应小于0.2m;
杆上和地上变台的二次保险安装位置应满足以下要求:1)二次侧有隔离开关者,应装于隔离开关与低压绝缘子之间;2)二次侧无隔离开关者,应装于低压绝缘子的外侧,并用绝缘线跨接在保险台两端的绝缘线上;
杆上和地上变台的所有高低压引线均应使用绝缘导线;
500KVA预装式箱式变电站安装在有一般除尘排风口的厂房附近时,其距离不应小于5m。
500KVA预装式箱式变电站基础轨道应水平、轨距与轮距应配合,装有气体继电器的箱式变压器,应使其顶盘沿气体继电器的气流方向有1% - 1.5% 的升高坡度(制造厂规定不需要安装坡度者除外),并安装止轮器。
(1)500KVA预装式箱式变电站
依照高键入、工作电压、宽单脉冲开展设计方案,使磁心工作中在低磁通密度及绕上大量的初中级绕阻。这类方式的缺陷是减少箱式变压器的高效率,扩大箱式变压器的体积重量。
(2)控制回路应在高精度分辨情况下工作中,当高输人工作电压出現时要迅速地限定脉冲宽度,使它仍在标准值。
(3)在控制回路上改进特性能够 使开关管能在当今的工作中周期时间内迅速地反映操纵。UC1846/UC1847电流量方式操纵集成ic,能全自动完成这类限定姿势。
