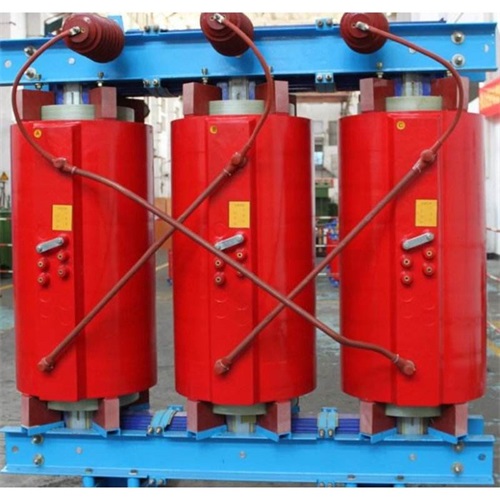

SCBH15-315KVA/10KV/0.4KV非晶合金干式变压器主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。
一、SCBH15-315KVA/10KV/0.4KV非晶合金干式变压器构造性能:
⑴固体绝缘包封绕组
⑵不包封绕组
绕组:两个绕组中,电压较高的是高压绕组,较低的是低压绕组。
从高、低压绕组的相对位置看,高压可分为同心式、交迭式。
同心式绕组简单,制造方便,均采用这种结构方式。交迭式,主要用于特种变压器。
二、SCBH15-315KVA/10KV/0.4KV非晶合金干式变压器
特点结构
1、温度控制系统
干式变压器的安全运行和它的使用寿命,很大程度上取决于变压器绕组绝缘的安全的可靠性。
2、冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。
1.干式变压器基础的轨道应水平,轨距与轮距应配合,装有气体继电器的干式变压器顶盖,沿气体继电器的气流方向有1.0%?1.5%的升高坡度。
2.干式变压器就位可用吊车直接吊装就位。也可用道木搭设临时轨道,用倒链拉入设计位置。
3.就位时,应注意其方位和距墙尺寸应与设计要求相符,允许误差为±25mm,图纸无标注时,纵向按轨道定位,横向距离不得小于800mm,距门不得小于1000mm,并使屋内预留吊环的垂线位于干式变压器中心。
4.干式变压器与封闭母线连接时,其套管中心线应与封闭母线中心线相符。
5.室内干式变压器宽面推进时,低压侧应向外;窄面推进时,油枕侧应向外。装有开关的一侧操作方向上应留有1200mm以上的距离。
6.装有滚轮的干式变压器,滚轮应转动灵活,在干式变压器就位后,应将滚轮用能拆卸的制动装置加以固定。
