山东汇德变压器制造有限公司专业生产10KV级SCRBH15系列非晶合金干式变压器
山东汇德变压器制造有限公司生产的SCRBH15系列非晶合金干式变压器技术参数
10KV级SCRBH15-30-2500非晶合金干式变压器技术参数
额定容量(kVA) | 额定电压(kV) | 联结组别 | 空载电流(%) | 损耗(w) | 阻抗电压(%) | 外形尺寸(mm) | ||||
高压(kV) | 低压(kV) | 空载 | 负载 | 负载 | 长 | 宽 | 高 | |||
30 | 20±2×2.5 | 0.4 | Dyn11 | 1.7 | 40 | 600 | 5.5 | 1000 | 780 | 1060 |
50 | 1.3 | 55 | 960 | 1030 | 850 | 1110 | ||||
80 | 1.0 | 75 | 1375 | 1060 | 900 | 1115 | ||||
100 | 1.0 | 90 | 1650 | 1110 | 910 | 1170 | ||||
160 | 0.7 | 120 | 2420 | 1220 | 910 | 1235 | ||||
200 | 0.7 | 145 | 2860 | 1290 | 920 | 1275 | ||||
250 | 0.7 | 165 | 3355 | 1360 | 920 | 1310 | ||||
315 | 0.5 | 200 | 4015 | 1380 | 860 | 1415 | ||||
400 | 0.5 | 240 | 4730 | 1510 | 900 | 1490 | ||||
500 | 0.5 | 290 | 5665 | 1640 | 900 | 1545 | ||||
630 | 0.3 | 370 | 6820 | 6 | 1740 | 1120 | 1550 | |||
800 | 0.3 | 450 | 8250 | 2070 | 1230 | 1595 | ||||
1000 | 0.3 | 530 | 11330 | 2260 | 1350 | 1635 | ||||
1250 | 0.2 | 620 | 13200 | 2360 | 1350 | 1695 | ||||
1600 | 0.2 | 750 | 15950 | 2530 | 1390 | 1775 | ||||
2000 | 0.2 | 900 | 19140 | 2750 | 1450 | 1900 | ||||
2500 | 0.2 | 1080 | 22220 | 2900 | 1510 | 2000 |

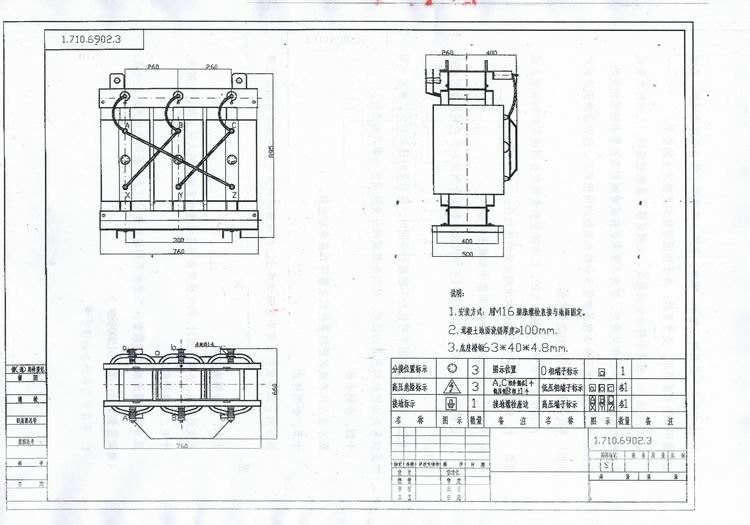

汇德牌SCRBH15非晶合金干式变压器结构特点:
SCRBH15非晶合金干式变压器铁芯
1. 汇德牌SCRBH15非晶合金干式变压器铁芯采用日本日立金属非晶带材,三相三柱式形式制作而成,在直流电场强度下进行退火处理,以获得低铁损及低激磁电流的优异特性,铁损比常规产品低70%~80%。
2. 结构简洁,在结构上,不采用将铁芯作为主承重结构的传统设计方案,而采用以线圈为骨架的基本结构。这样可使铁芯不受压力。SCRBH15非晶合金干式变压器铁芯铁芯夹紧用薄板或成型框架结构。机械强度高。
3. SCRBH15非晶合金干式变压器铁芯铁心表面以特殊树脂涂装,以防止湿气及腐蚀。
4. 抗高次谐波,可采用Dyn11、Yyn0 接线。
低压箔绕线圈
1. 汇德牌SCRBH15非晶合金干式变压器铁芯低压采用进口优质铜箔及H 级绝缘材料绕制在成型绝缘筒上,层绝缘采用NOMEX纸,改善径向短路力承受能力,VPI 真空压力浸渍成坚固整体,上下端部采用树脂端封,防尘、防潮、防盐雾能力强。
2. 引线铜排、铜箔经专用设备采用氩弧焊接,提高了铁芯的空间利用率,增强产品的抗短路能力,消除螺旋角,减小轴向受力。
3. 线圈机械强度高,局放降低。
高压缠绕线圈
1. 汇德牌SCRBH15非晶合金干式变压器高压线圈直接套绕在低压线圈上,装配时绕组支撑在单独的绕组系统上并压紧固定,这样可以使铁芯不受压力,减少了变压器短路时径向的内缩和扩大,从而有效地保证了变压器的抗短路能力。采用多层分段圆筒式,纵向多气道结构,抗热抗冲击能力强,耐突波能力强
2. 采用NOMEX 纸包扁铜线做导体,以NOMEX 纸做层绝缘,以H 级材料作端部绝缘经VPI 真空压力浸渍高温烘焙固化成型,上下端部采用树脂端封,防尘、防潮、防盐雾力强
3. 线圈机械强度高,散热性能好。
器身
1. 汇德牌SCRBH15非晶合金干式变压器器身采取线圈作为承重主体,支撑在单独的绕组系统上并压紧固定,铁心悬挂式结构,使铁芯不受压力,减少了变压器短路时径向的内缩和扩大对铁心的影响。
2. 汇德牌SCRBH15非晶合金干式变压器铁心搭接部分采取特殊胶水端封工艺,确保铁心受力**小。
其它
在变压器的设计及制造过程中,采取了多种降低噪音的措施。譬如:选取较低的磁密,从根本上保证变压器运行时的低噪音;不断提高工人的生产制造水平,减小生产制造过程造成的噪音增大;控制励磁功率,在夹件与铁芯的接触面上使用海绵。
汇德牌SCRBH15非晶合金干式变压器产品特点:
1. 节能先锋——汇德牌SCRBH15非晶合金干式变压器由于采用非晶合金铁心制作及创新的三相三柱制造工艺,铁损大幅度下降,空载损耗约为常规干变的25%左右。投资非晶合金铁心虽然初期投资较高,但是非晶合金变压器由于其超高效率、节约能源的特性,在平均负载60%的情况下,3-5 年内可回收额外投资,在变压器30 年的寿命中可节约可观的电费支出。
2. 可靠性高——产品满足国家标准GB1094.11-2007、GB/T22072-2008 以及IEC60076-11 标准;产品为H 级(工作温度180℃)耐热等级,而它的主要绝缘材料却是C 级(工作温度220℃)的,留有较大的裕度;能承受恶劣条件的储存、运输;能在恶劣条件下(包括气候、地理环境)正常运行;有比一般干式变压器更强的过负载能力;有很好的抗短路能力;变压器在正常使用情况下可免维修。
3. 安全性好——汇德牌SCRBH15非晶合金干式变压器在使用中不会助燃,能阻燃、不会爆炸及放出有害气体;变压器在使用时,不会对环境和其他设备特别是对人身造成危害。
4. 环保性好——汇德牌SCRBH15非晶合金干式变压器在制造、运输、储存、运行时不会对环境造成污染;产品在使用寿命结束后,线圈可以回收,资源可以重新利用,不会对环境造成危害;另外创新的铁心结构及先进的制造工艺,确保非晶变压器噪音低于现行国家标准4-5dB,成功攻克了非晶变压器噪音大的难题。
